Rückfahrkamera (AHD) – ACV 772000-6000 – Universal Unterbau

Art.Nr.:
016-4017
ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
115,00 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung
  • Rückfahrkamera (AHD) – ACV 772000-6000 – Universal Unterbau
  • Rückfahrkamera universal
  • Bauform: viereckig
  • Montageart: Unterbau
  • Mit Orientierungslinien / Spiegelungsfunktion
  • Hinweis: acv Kameras sind zum Dauerbetrieb geeignet
  • Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
    Kamerabetriebsspannung: +3V
    Kameraversorgungsspannung: +12V / +24V
    Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
    Anschluss:
    rot: +12V / +24V geschaltet laststabil abgesichert
    schwarz: Karosseriemasse direkt/GND
    Cinch(m) gelb: Video
  • Jumper:
    grün: Orientierungslinien aktivieren/deaktivieren
    weiß: Spiegelungsfunktion aktivieren/deaktivieren
  • Produktmerkmale Kamera:
    Aufbau: Kunststoff mit 8mm Gewinderohr Kabelführung
    Farbe: schwarz
    Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper
    Sensor Typ:
    Bildsystem: NTSC Farbe
    Effektive Pixel:
    Linse: 1,9mm / F 2.0
    Lux: 0,3
    Auflösung: 600 TV lines
    Linsenwinkel: diagonal 170°
    Blickwinkel: horizontal 103° vertikal 78° +5°
    Staub und Wassergeschützt: IP68
    Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
    Bertiebsspannung: +3V Gleichspannung
    Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
    Stromaufnahme: 200mA
    Betriebstemperaturbereich: -30°C - 75°C
    Aufbewahrungstemperatur: -40°C - 85°C
    Abmessungen: L / B / H - 34,5mm / 33mm / 27,57mm

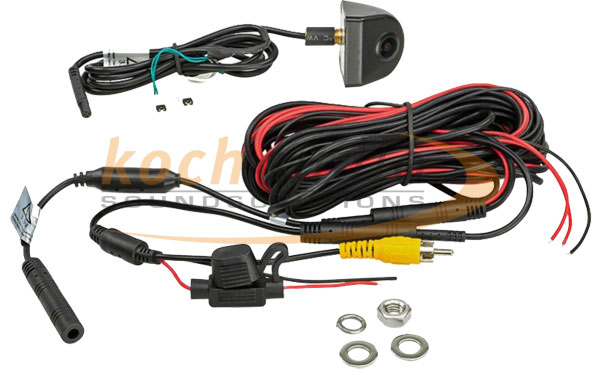

  • Anschlusskabel an der Kamera 1m +/-:
    4 Pin acv-Systemstecker(m) Ø5,2mm
    2 Jumper
  • Spannungswandler +3V:
    4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
    Verlängerung 6,5m +/-:
    4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
    Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
    Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
  • Anschlusskabel 20cm +/-:
    4 Pin acv-Systemstecker(f) Ø10mm
    rot: Versorgungsspannung
    schwarz: Masse/GND
    Cinch(m) gelb: Video
    Installationszubehör:
    Rückfahrkamera Kunststoffkeil 5° Winkel für 771000-6000 > Artikel: 771000-6910
  • Kameraanschluss an Interfaces:
    Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
  • Kameraanschluss an Rückfahrlicht:
    Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
  • Optionales Zubehör:
    Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
    Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
    Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
  • Preis pro Stück
