Fahrzeuge mit Heckklappe
Fahrzeuge mit Hecktüren Anpassungsarbeiten erforderlich
Zur Montage an der OEM 3.Bremsleuchte
Mit Orientierungslinien über Jumper
Hinweis: Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Kamera-Betriebsspannung: +3V
Anschluss ohne Spannungswandler beschädigt die Kamera
Anschluss:
rot +12V geschaltet laststabil (abgesichert)
schwarz Masse/GND Karosserie direkt

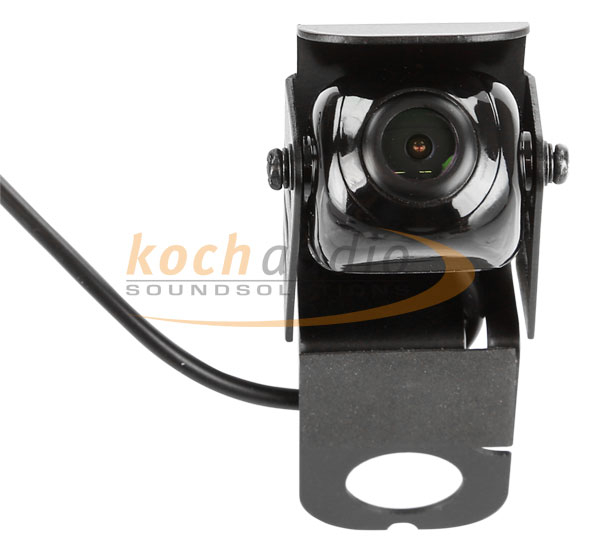

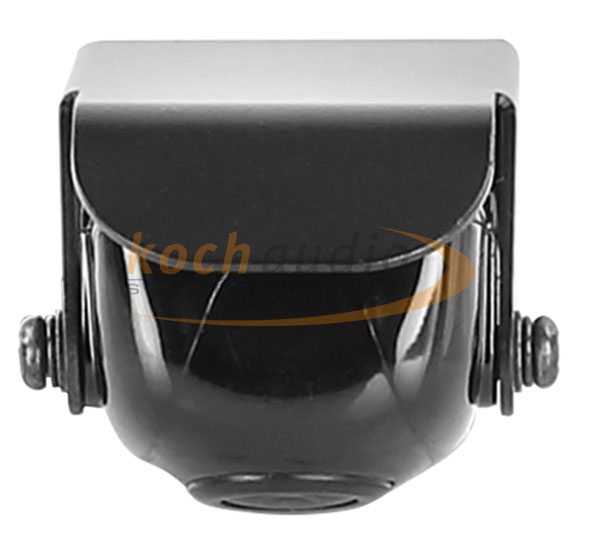

Produktmerkmale Kamera:
Aufbau: Metall
Farbe: schwarz
Extras: Orientierungslinien über Jumper
Sensor Typ: 1/4" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 720 x 576
Linse: 1,9mm / F 2.0
Min.Lux: 0 bei aktiver Nachtsichtfunktion
Auflösung: 420 TV lines
Blickwinkel: 140 °
Blickwinkel: horizontal 115° vertikal 80° + 5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin Mini-Stecker 5.2 mm
Versorgungsspannung: 12Volt Gleichspannung + 10 %
Stromaufnahme: 60mA bei aktiver Nachtsichtfunktion
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 80°C
Abmessungen: L / B / H - 29mm / 22mm / 24mm (ohne Halter)
Anschlusskabel an der Kamera:
1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

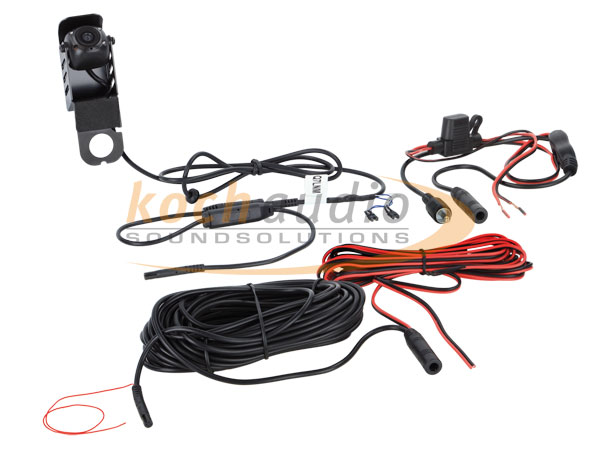

Kabelsatz:
1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper
6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)
Installationszubehör:
Kameraanschluss an Interfaces > Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht > Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m: 771000-6315
