mit hervorragend ausgeglichenem Übertragungsverhalten. Durch das Zusammenspiel der beschichteten Papiermembran, der hinterlüfteten Zentrierspinne, dem Phaseplug, sowie dem sehr starken, aber gleichzeitig leichten Neodymantrieb konnte ein äußerst ausgeglichener Frequenzgang mit sehr geringen Verzerrungen und mechanischen Verlusten geschaffen werden. Der B 80 - 8 Ohm ist ideal einsetzbar für kleine High-End-Regalboxen oder als Mittelhochtöner in hochwertigen Mehrwegkombinationen.
Technische Daten
Membrannachgiebigkeit Cm 0,87 mm/N
Nennbelastbarkeit 30 W
Musikbelastbarkeit 50 W
Nennimpedanz Z 8 Ohm
Übertragungsbereich (-10 dB) 80–20000 Hz
Mittlerer Schalldruckpegel 85 dB (1 W/1 m)
Abstrahlwinkel (−6 dB) 119°/4000 Hz
Maximaler linerarer Hub 2,2 mm
Resonanzfrequenz fs 110 Hz
Magnetische Induktion 1,17 T
Magnetischer Fluss 290 µWb
Obere Polplattenhöhe 3 mm
Schwingspulendurchmesser 25,5 mm
Wickelhöhe 6,0 mm
Schallwandöffnung 89 mm
Gewicht netto 0,30 kg
Gleichstromwiderstand Rdc 6,6 Ohm
Mechanischer Q-Faktor Qms 6,53
Elektrischer Q-Faktor Qes 0,69
Gesamt-Q-Faktor Qts 0,63
Äquivalentes Luftnachgiebigkeitsvolumen Vas 1,8 l
Effektive Membranfläche Sd 38,5 cm²
Dynamische bewegte Masse Mms 2,8 g
Antriebsfaktor Bxl 4,15 Tm
Anschlüsse 5,2 x 0,5 mm (+)/2,8 x 0,5 mm (-)

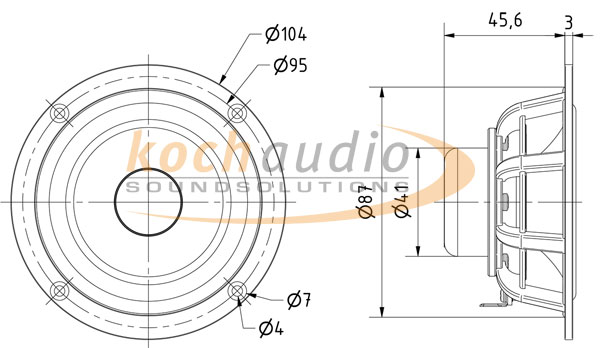

Abmessungen: Außen-Ø 104 mm, Einbau-Ø 87 mm, Einbautiefe 46 mm
